产品概述
由于真空断路器、真空接触器具有结构简单、寿命长、维护工作量小、运行费用低等众多优点,在电力系统中被广泛运用。但真空断路器、真空接触器的灭弧能力极强,在关合、开断电动机和变压器等感性负载时,容易产生截流过电压,多次重燃过电压以及三相同时开断过电压,从而造成回路中设备的损坏。电力系统运行及操作过程中所产生的大气及操作过电压对电气设备的危害众所周知的,它会导致电气设备的绝缘加速老化,甚至破坏,进一步扩大故障范围引起重大的经济损失。
本公司研发生产出PD-TBP三相组合式过电压保护器,它是一种新型的过电压保护器,主要应用于发电、供电和企业的用电系统中,用来保护发电机、变压器、开关、母线、电动机、电容器等电器设备。除限制大气过电压外,同时也可限制电力系统的操作过电压,对相间和相对地的过电压,均能起到可靠的限制作用。在保护高压电动机及其它电气设备绝缘安全方面具有全国领先水平。
基本功能
PD-TBP 是 一种新型的过电压保护器,主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压及各种开关引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。
产品结构特征

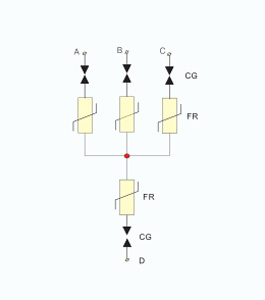

三相组合式过电压保护器的电气原理如右图所示,图中FR为氧化锌非线性电阻,CG为放电间隙,由于采用对称结构,其相对地和相与相之间具有相同的保护等级。
产品优点
1. 采用氧化锌非线性电阻和放电间隙相组合的结构,使两者互为保护。放电间隙使氧化锌电阻的荷电率为零,氧化锌电阻的非线性特性又使放电间隙动作后立即熄弧,无续流、无截波,放电间隙不再承担灭弧任务,提高了产品的使用寿命。
2. 电压冲击系数为1,在各种电压波形下放电值均相等,不受各种操作过电压波形的影响,过电压保护值准确,保护性能优良。
3. 采用四星型结构,可将相间过电压大大降低,与常规避雷器相比,相间过电压降低了60%~70%,保护的可靠性大为提高。
4. 采用硅橡胶外套和高压电缆外引结构的PD-TBP具有易安装、密封性强、体积小、耐震(振)动等优点,可直接安装在开关柜的手车底盘上及消弧柜或互感器室内。
5. 在系统发生间歇性弧光接地过电压及铁磁谐振过电压,其能量小于400A/2ms方波冲击能量时,PD-TBP可以起到保护作用。

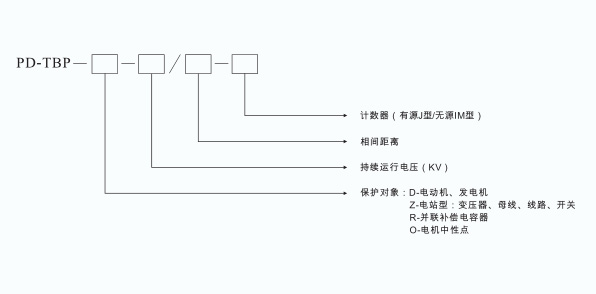

型号说明

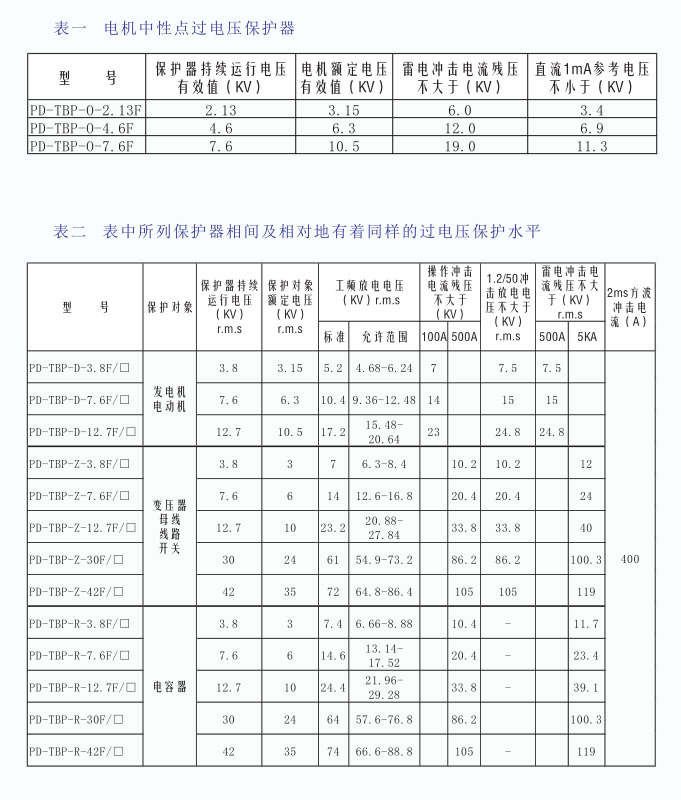

额定技术参数

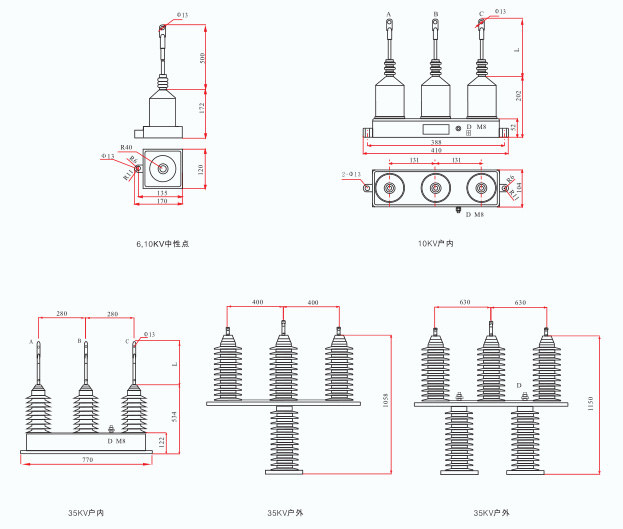

结构、外形及安装尺寸
使用环境
1、环境温度:-30℃~+70℃;
2、大气压:80kpa~110kpa;
3、空气相对湿度:<90%;
4、海拔高度:<2000m,高原型可达4000m;
5、安装地点应具有防御风、雨、沙、尘设施。
订货须知
用户订货时需注明PD-TBP到装头之间高压电缆长度、线鼻孔径及安装方式;
若系统电压等级、相间距、海拔高度和放电值等有特殊要求,可根据用户要求设计生产。
