PDWK 电气接点温度监测装置
发布时间:2020/07/24 阅读次数:3216

产品概述

TBWK系列电气接点温度监测装置用来监测开关柜各电气接点的温度以及电缆沟电缆、桥架电缆等用电场所温度,实时监测电气温度,如温度达到设定温度时,及时告警,确保设备安全运行。该装置采用高性能MCU控制,具有精度高、抗干扰能力强、性能稳定可靠等特点,对及时发现设备故障非常有效,为用户放心使用提供了可靠的保证。

产品功能

1 、显示功能:采用LCD显示,通过简单的键盘操作可以查询各测温点实时温度、故障 记录;可以设置各参数、删除故障记录等。

2 、开关量输入功能:具有两路备用无源输入,为客户特殊要求而预留;

3、通讯功能:具有RS485接口,标准ModbusRTU通讯规约;

4、告警功能:具有一路超温告警功能输出(无源),一路掉线告警功能输出(无源);具有超温和掉线情况下的LED告警指示功能。

技术指标
      1、温度数据传输方式:无线传输方式,非全封闭条件下传输距离达到20m;

2、测温误差:±0.5℃;

3、测温精度:1℃;

4、测温点数: 建议最大30个测温点(要求3的倍数、测温范围:-20℃~+120℃);

5、安装方式:嵌入式安装;

6、对外数据传输方式:RS485,标准ModbusRTU;

7、绝缘性能:外壳和端子间>100MΩ;

8、外壳防护:IP32。

使用条件

1、工作电压:AC:90V~260V,DC:110V~240V

2、适用电压:0.4kV~66kV

3、工作湿度:≤95%RH

工作原理

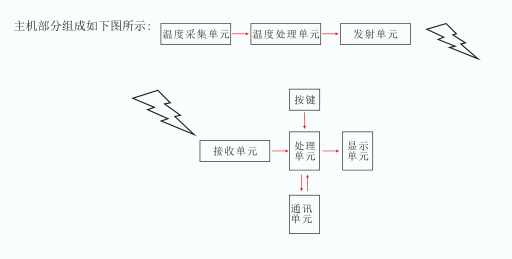

       本装置有两部分组成,一是主机显示记录部分,二是辅机测温部分,主机与辅机通过无线技术进行数据传输,主机处于接收状态,时刻接收辅机发送的实时数据。如果辅机掉线或测量的温度超过告警设定值时,则出现相应的异常告警信息,并记录此次故障,本装置可记录最新发生的十次故障。辅机采样电池供电,定期测量并发送信息,空闲状态下进入节电模式,保证了电池供电的长期性。辅机安装在需要测温的部位,发射部分的组成如下图所示:


通讯说明

本产品具有标准的RS485接口,能够和控制终端实现远距离数据传递。

1、通信地址:可设置范围01-99。

2、通信波特率:1200/2400/4800/9600(bps)

3、通信规约:Mod Bus-RTU

安装尺寸

开孔尺寸图:

开孔尺寸88*88mm
