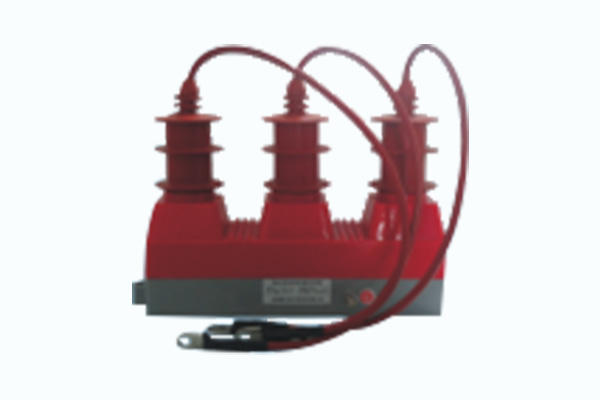

PD-FGB复合式过电压保护器
发布时间:2020/07/24 阅读次数:2053

综述

真空断路器、真空接触器具有结构简单、寿命长、维护工作量小、运行费用低等众多优点,在电力系统中被广泛运用。但它们的灭弧能力极强,在关合、开断电动机和变压器等感性负载时,容易产生截流过电压,多次重燃过电压以及三相同时开断过电压等情况,从而造成回路中设备的损坏。

为限制这种操作过电压,目前普遍采用三相组合式过电压保护器或阻容吸收器来对设备的绝缘进行保护,加之又采用四星型接法,使其同时具有保护相间过电压的功能。但在系统出现铁磁谐振(如PT 磁饱和 )、参数谐振(切合开关、合空载线路、变压器等)及间歇性弧光接地引起的谐振及非线性负载引起的谐波等情况时,三相组合式过电压保护器智能起到限制过电压幅值的作用,它不能改变系统中的频率,当开关在开断时,高频振荡波会导致开关多次重燃而损坏开关,同时也会干扰电子设备,甚至造成设备的误动和损坏。阻容吸收器虽然能降低过电压波头上升的陡度和振荡频率,但由于吸收能量很小
且无明确的过电压限制幅值等缺点而未被广泛采用。

产品简介

复合式过电压保护器是将阻容吸收器和氧化锌非线性电阻有机的结合在一起,具有了阻容吸收器和组合式过电压保护器的双重功能:阻容吸收器由于电容的接入有效地降低了振荡频率和过电压波头的上升陡度,从而减少或避免开关在截流时多次重燃的问题,保护了设备的绝缘,解决了MOA对高频过电压信号响应速度较慢而起不到保护作用的问题.电阻的接入有效阻尼和衰减了过电压的振荡。组合式过电压保护器则发挥通流容量大的优点,解决了阻容吸收器不能承受较大能量的冲击而发生爆炸的缺陷。该装置还增设了过电压动作计数及故障自动脱离功能,解决了工程技术人员对设备安全运行问题的担忧。

特点

具有阻容吸收器和组合式过电压保护器的双重作用,保护更全面;

有明确的残压值,有效地降低了波头的上升陡度,降低了振荡频率,解决了MOA对高频过电压响应速度较慢而起不到全面保护设备绝缘的作用问题;

由于有间隙,在正常运行情况下与系统有效隔离,使氧化的荷电率为零,电容器不会向系统提供电容电流,也不受电网中谐波的影响;

在系统发生较高谐振过电压时,由于间隙击穿,在电网中突然接入电容,破坏了谐振条件,有利于消除谐振过电压;

复合式过电压保护器不仅有效地保护了设备绝缘,还相互保护对方,在没有降低保护水平的情况下,使保护设备的运行更加安全可靠;

不会向电网提供附加的接地电容电流。所以在确定电网中性点接地方式时,不必考虑复合式过电压保护器的阻容回路的负面影响;

复合式过电压保护器PD-FGB采用四极式接法,即可保护相对地绝缘,还可保护相间绝缘;

该装置增设了过电压动作计数及故障自动脱离功能。实现了该装置的免维护,解决了工程技术人员对设备安全运行问题的担忧。

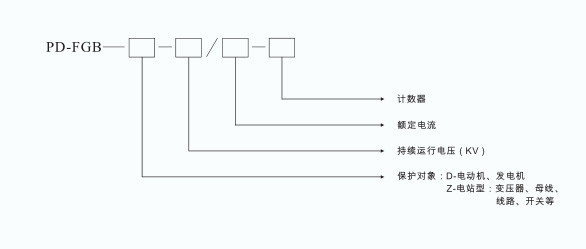

型号说明

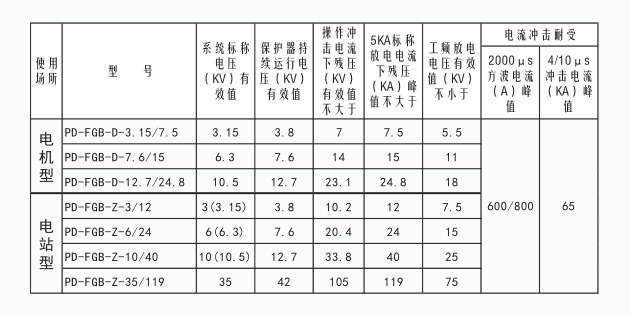

额定技术参数

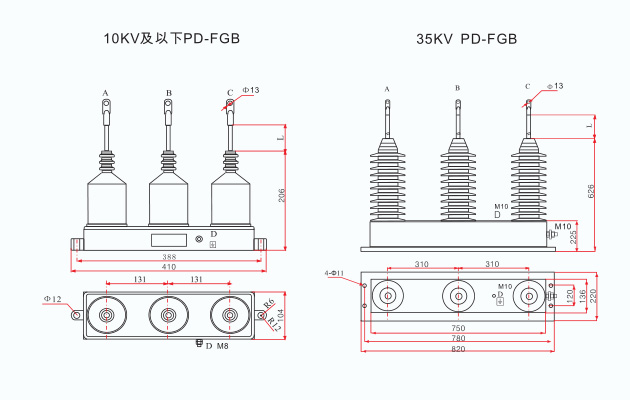

外形及安装尺寸

结构形式

1、采用四星型接法,有效地保护了相间及相对地的过电压;

2、电容器为干式,极间采用聚丙烯金属化镀膜,具有自愈功能;

3、复合式过电压保护器采用高压电缆外引结构,体积小、重量轻、安装方便;

4、复合式过电压保护器采用了伏安特性十分优异的氧化锌阀片,具有残压值低、容量大、可靠性高等优点。

使用条件

1、适用于户内安装;

2 、环境温度:-40℃~+60℃

3、海拔高度不超过2000m(高于2000m请在选用时注明);

4、额定工作频率:48HZ ~62HZ;

5 、地震烈度7度及以下地区。
验收及安装(参照高能容三相组合式过电压保护器PD-GBP验收及安装)
