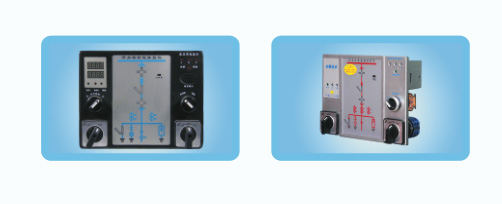

产品概述

开关柜智能操控装置及开关状态指示仪用于3 35KV ～ 户内中置柜、手车柜、固定柜、环网柜等多种开关柜，具有一次模拟图、带电显示、分合闸状态指示、接地开关指示、储能指示、手车位置指示、语音防误指示、温湿度数值显示、RS485远程通讯接口等多项功能。产品采用微处理器控制，内部元件大部分为优质进口工业级品牌，具有稳定可靠、寿命长、抗干扰性强等优点。该产品较传统的模拟显示标牌具有显示直观操作方便等优点。

基本功能

动态模拟图显示：

能够进行断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示灯能够分别指示A、B、C三相是否带电，同时提供带电闭锁节点；当带电显示器处于无电状态下，闭锁才可解除。

操作旋钮：

开关柜智能操控装置可根据用户需要在面板上设有合闸/分闸转换开关（按钮）、就地/远方转换开关（按钮）和储能按钮等。

控制方式：

可带1-2路加热器，当环境湿度≥90%RH时，启动加热；当≤75%RH时，退出加热；当环境温度超过40℃时,加热器无条件退出;本装置温湿度控制程序已设定。

断线报警：

任何一路加热器断线，报警指示灯亮（或根据用户要求启动排风）；操作者不在试验位置误合接地开关，装置提示“请分接地开关”；操作者在断路器合闸位置误将手车推进，装置提示“请分断路器”；操作者同时有以上两条误操作，装置提示“请分断路器”，“请分接地开关”；Modbus协议，RS485通讯接口、1B01通讯规约、CDT通讯规约，可与变电站其他设备组成适时的微机防误监控系统。

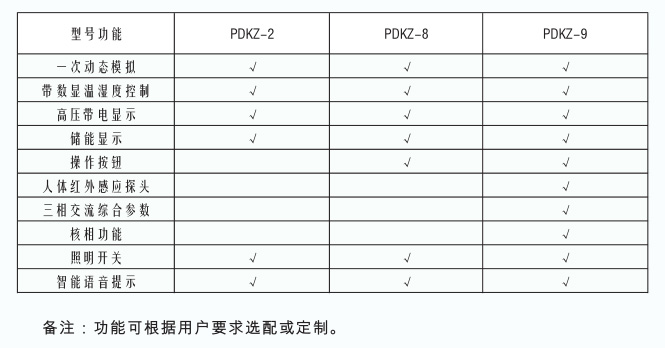

产品的选型配置

技术参数

1、工作电压：220V±10%AC/DC,功耗≤10W；

2、工作温度：-20℃～+85℃;

3、介质强度：≥AC2000V;

3、相对湿度：≤95%RH;

4、三相带电指示启辉电压：额定相电压*0.15～0.65；

5、闭锁启控电压：额定相电压*0.65;

6、绝缘性能：≥100MΩ;

7、抗电磁干扰性能符合：IEC255-22标准规定项目技术要求。

订货须知

1、用户应提供一次方案图，作为我方技术参考；

2、订货时应注明产品型号、数量及特殊功能等；

3、如对产品有特殊要求，须经双方签字方可确定；

4、如客户选配功能，统一型号PDKZ-X后面附上产品功能。
