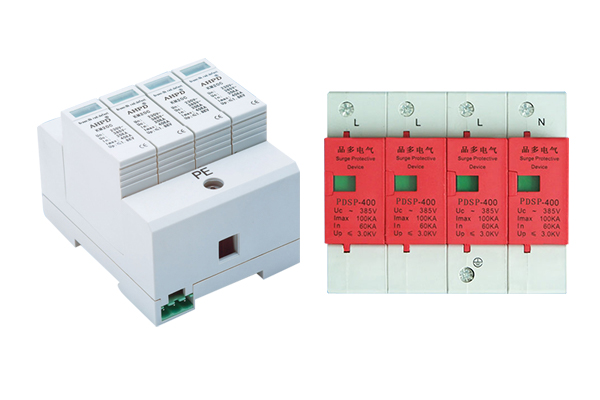

PDSP浪涌保护器
发布时间:2020/07/24 阅读次数:2359

产品概述

PDSP 系列浪涌保护器(又称电源防雷器、浪涌保护器、SPD)适用于50Hz的IT、TN-S、TN-C、TN-C-S等供电系统中。它是由多个单片式标准电源防雷模块组成,可以自由组合成单相或三相保护,防止由于外界(雷击、电磁干扰等)或系统内部(系统拉合闸效应、感性及容性负载的启动和停止等)引起的脉冲浪涌及瞬间过电压对供电系统设备的损害。其内部核心元件采用优良的高能氧化物非线性严敏电阻,使其具有通流量大、承受过电压能力强、残压低、持续运行电压下漏电流小、使用寿命长等优点,同时具有脱离机构敏锐、响应速度快、安全可靠等优点。
PDSP系列浪涌保护器广泛应用于通讯、铁路、金融、油田、高层建筑、民宅、写字楼等配电系统中,主要安装在低压进线柜、电源柜、动力配电柜、整流柜、配电箱、照明箱内,用以保护用电设备免遭雷击和操作过电压的侵入而导致的损坏。使这些用电单位的用电器(如电脑、仪器设备等)免受雷击、暂态过电压等浪涌过电压带来的损害,保证设备及人身安全。是理想的过电压保护装置。
型号说明

产品特点

1、插拔式标准化模块设计,标准35mm导轨,安装、更换方便;

2、核心器件采用高质量MOV,通流容量大,输出残压低,响应速度快;

3、脱扣装置隔仓式设计,确保保护器因过热过流击穿失效时,自动脱离电网;

4、外壳采用高阻燃性材料,符合电气安全要求;

6、可附加声光报警、遥信模块、熔断功能。

7、劣化失效显示,绿色(正常)、红色(失效);

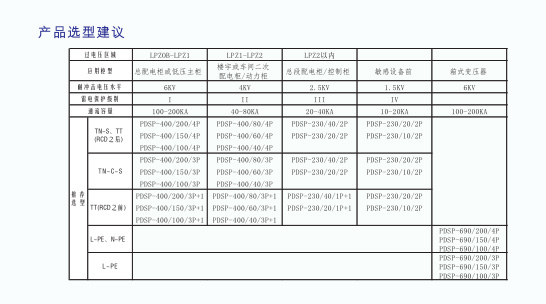

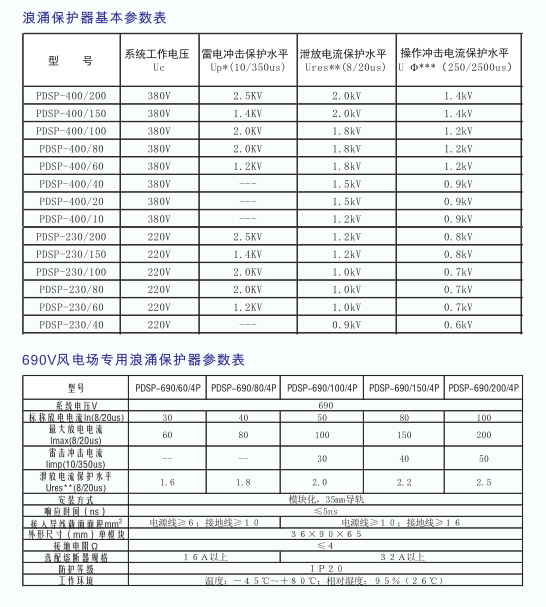

基本参数及推荐选型


安装及注意事项

1)PDSP系列模块式浪涌保护器采用标准的35mm导轨式安装,安装以后不需要调整;

2)只要PDSP保护器安装得当即可自动对电网进行保护;

3)安装应由专业的电气人员进行,安装前应检查模块单元上标定的Uc值是否与实际系统电压相配对,外观是否有损坏,若不相配对或有损坏发生时,就不应安装在保护电路上。如浪涌保护器模块的指示窗口指示红色,应立即更换新的模块。在更换模块时,发现插拔力非常轻或基座有明显的发黑现象的

时候,应使用新的基座;

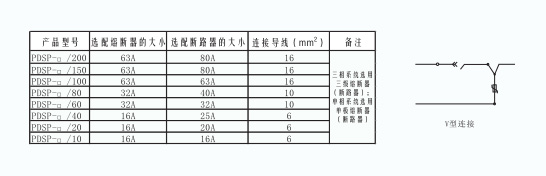

4)接地线截面积不应小于6.0mm ;相线截面积不应小于4.0mm ;远程遥信导线截面积最大1.5mm 。为防止浪涌保护器失效后影响电网正常运行,在相线支路上每个PDSP浪涌保护器的前端必须串联熔断器或断路器等保护装置,匹配如下图:

    5)PDSP浪涌保护器的连接线长度应小于0.5m,否则过长的连接线仍会产生额外的电压降。如果连接线长度由于现场的情况,不可能小于0.5m,则输入线应采用V型连接方式(输入线和输出线的距离尽可能分开布置);

    6)PDSP浪涌保护器需要与接地系统有良好的连接,如果PDSP浪涌保护器安装在配电箱内,从配电箱到接地排需要有一根截面积为16mm 以上的导线与接地系统连接。

常用模式和接线图

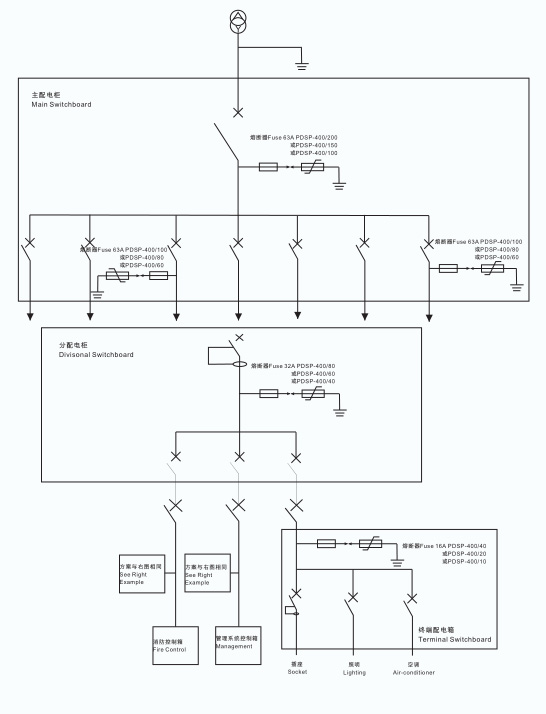

参考设计示意图
