PDMB低压电动机保护测控装置
发布时间:2020/07/24 阅读次数:1776
    产品概述

      PDMB系列低压电动机保护测控装置,适用于交流50HZ、额定工作电压从220V到690V的各种额定电流的电动机。对定冬季的过载、堵转、断相、不平衡、接地或漏电、过/欠压等故障引起的危害予以保护。并具备测量、操作、控制、通讯等功能。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领

域。

主要功能

保护功能:过流保护;堵转保护;过热保护;不平衡保护;
接地保护:相序保护;缺相保护;过电压保护;低电压保护;TE时间保护;欠载保护;接触器最大;分断电流功能;失压重启功能(抗晃电);外部故障跳闸;温度保护等;
测量功能:电压测量;电流测量;频率测量;功率测量;电能测量等;
控制功能:能够实现直接启动、双向启动、星三角启动、自耦降压启动、软启动器启动等;

通信功能:具有通信接口,支持MODBUS等多种通讯规约,可适应多种波特率通信。

产品特点

1、集保护功能和测量功能于一体。具有短路保护、堵转保护、定时限过负荷保护、反时限过负荷保护、接地/漏电保护、三相电流不平衡保护、断相保护、欠压保护、过压保护、起动时间过长保护、工艺联锁跳闸和适用于增安型电动机的TE时间保护、保证电动机安全可靠运行。
2、时限三相全电量测量,三相电压、电流、功率因数、有功功率、无功功率、视在功率、有功电能、无功电能等多种测量值既可以就地在液晶面板上显示,也可远传至监控主机。
3、具有直接启动、双向启动、星三角启动、自耦变压器启动等多种启动控制方式;具有晃电自启动功能,可以实现电机的分批再启动。
4、配备专用小型穿心式电流互感器(160A以下),对于小功率电动机可免去外部电流互感器,节省成本。提供4-20mA模拟量输出/模拟量输入功能,满足用户更多需求。
5、具有远方通讯功能,可实现双通讯口同时通讯。采用RS-485通讯接口和标准MODBUS规约,可以将测控信息、开关量状态和变位信息、保护动作信号、SOE事件内容、保护定值参数等上传至后台监控主机,构成电机马达控制中心,实现远方的集中管理和监控。
6、超小型化设计,具有一体式和分体式结构,适用于各种安装方式,既可屏上开孔安装,也可以选择导轨安装。

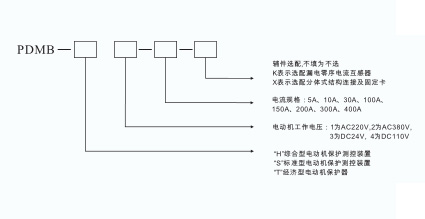

产品选型及设计要求

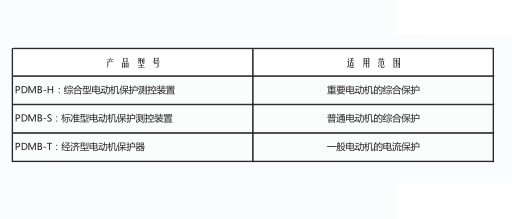

产品型号及适用范围

SCT选型

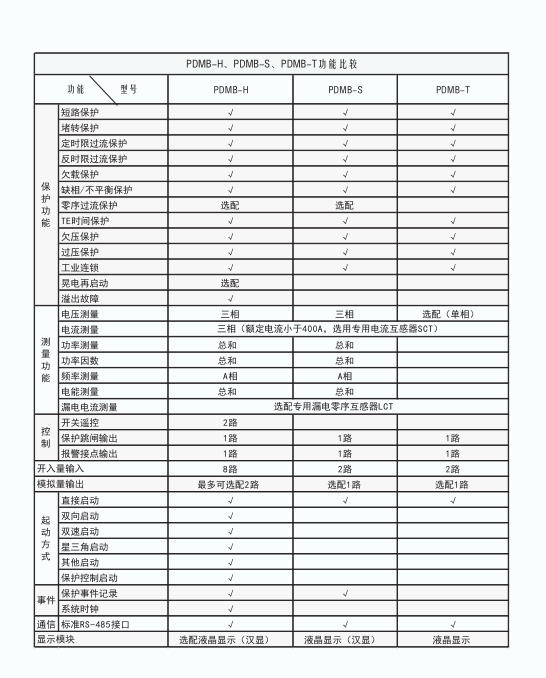

PDMB系列产品功能配置表

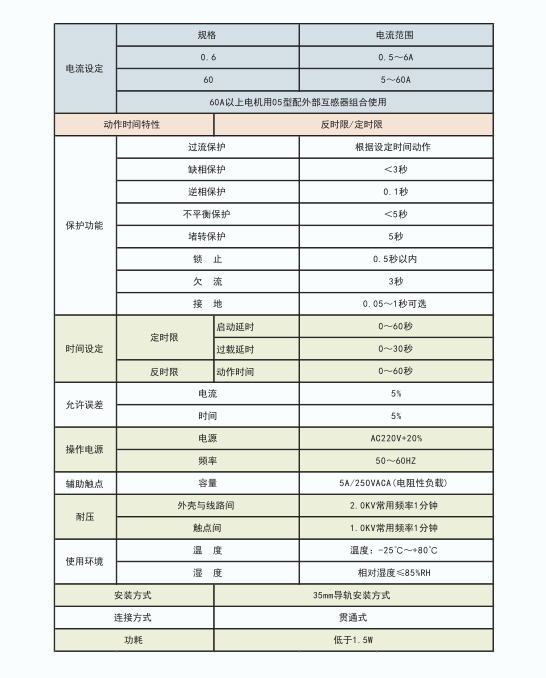

额定技术数据
