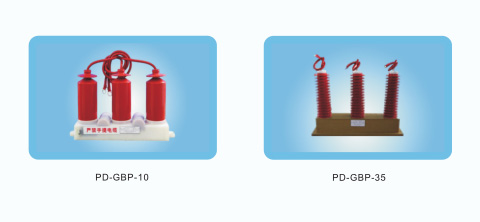

PD-GBP高能容三相组合式过电压保护器
发布时间:2020/07/24 阅读次数:1710

产品概述

目前,市场上各种类型的过电压保护器很多,但是由于有些过电压保护器或因采用传统无间隙结构而容易老化,长期运行维护成本高且稳定性不能保证;或因结构设计不合理,保护性能有不尽人意之处;更重要的是因通流容量过小而极易损坏,尤其是在高原、雷电频繁及其他特殊场合,甚至会发生爆
炸。这些缺点导致普通过电压保护器难以满足电力系统安全、稳定运行及电力用户对供电部门可靠性的
要求。
针对以上问题,我公司生产了一种新型的高能容三相组合式过电压保护器(简称PD-GBP),它主要是针对普通过电压保护器的缺点而设计的具有独特连接方式和结构形式的过电压保护器,并且具有容量大,保护性能优良的特点,弥补了普通过电压保护器的缺点,在大气过电压及各种操作过电压防治的场合可以起到很好的保护效果。该产品设计新颖,结构独特,安全性好;参数合理,安装维护方便, 提高了被保护设备的安全水平,在保护高压电动机及其它高压电气设备方面具有国内先进水平。

产品特点

1.通流容量大 : 优异的高性能氧化锌电阻,其通流容量大(2ms方波冲击电流:6、10kV为600A,35kV为800A,最大可做到1000A),可以使用在对保护器性能要求更高的场合,更适用于电力系统中易产生持续时间长,设备绝缘相对薄弱的场所。

2.保护性能优良 : 由于采用了新材料和新型结构,解决了放电分散度问题,使电压冲击系数基本为1,在各种电压波形下放电值均相等,过电压保护值准确,保护性能优良。

3.寿命长: 氧化锌非线性电阻和放电间隙相组合的结构,两者互为保护。放电间隙使氧化锌电阻的荷电率为零,氧化锌的非线性特性又使放电间隙动作后立即熄弧,无续流、无截波,放电间隙不再承担灭弧任务,提高了产品的使用寿命。

4.有效降低相间过电压  : 四星型结构,可将相间过电压大大降低,与常规避雷器相比,相间过电压下降了60%~70%,可靠保护了被保护的设备。

5.密封及电气绝缘性能优良:硅橡胶外套和高压电缆外引结构的PD-GBP,氧化锌阀片组和硅胶外套一次压模成形,具有易安装、密封性强、体积小、耐震(振)及防水性能好等优点,且可直接安装在消弧柜及开关柜的手车底盘上或互感器室内。

6.分相计数功能: 过电压动作计数器采用高速数据处理单元和软件滤波电路,实时反映并记录被保护设备的过电压发生情况,记录三相六路的过电压次数,预知系统故障,为事故分析提供依据。

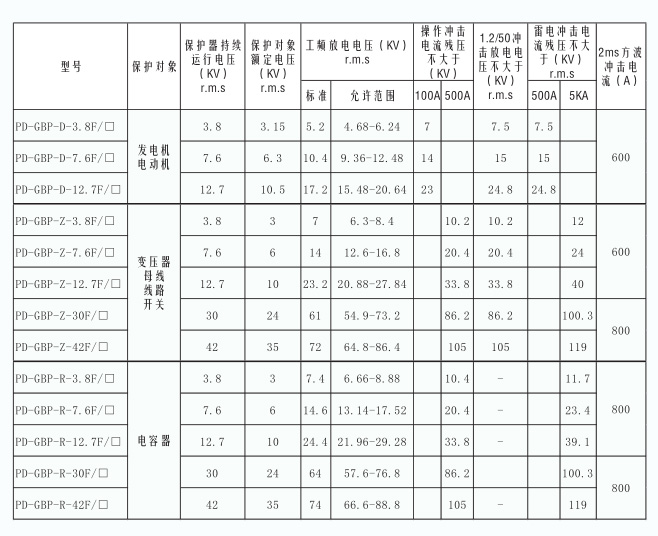

型号及技术参数

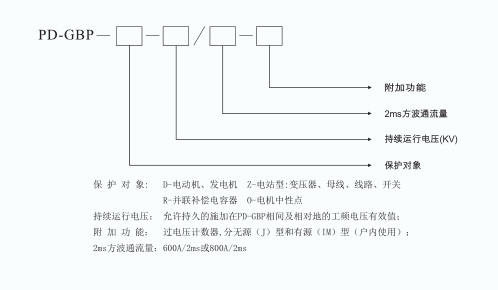

型号说明

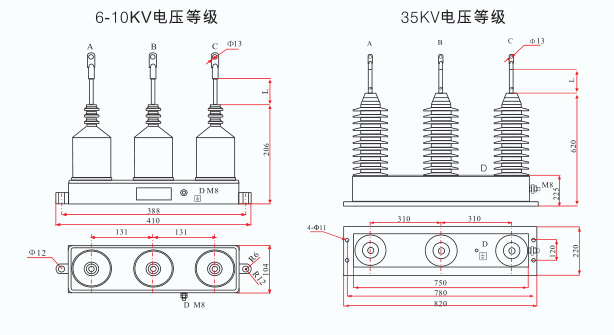

结构、外形及安装尺寸

验收及安装

一、试验方法及注意事项

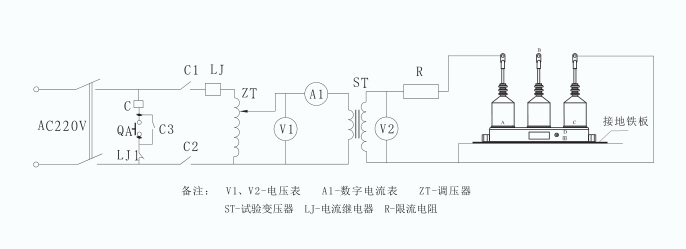

1、试验方法(工放试验原理接线如下图所示):


按原理图将相关仪表和设备连接好。测试前应首先将电流继电器LJ的整定值调至最小值(作为后备保护),然后将试验变压器空载升压,电流继电器LJ应不动作,将数字电流表A1的量程调至5~20A(5KVA及以下容量试验变压器可不加限流电阻R)。工频试验电压分别加在被测试品的A和D、B和D、C和D、A和C、B和C、以及A和B上,缓慢调高试验变压器的输出电压,同时观察电压表及数字电流表A1,PD-GBP间隙未击穿放电时,数字电流表A1的读数会随着电压升高而逐渐增大。当试验变压器的输出电压达到PD-GBP的动作值时,PD-GBP间隙被击穿放电,数字电流表A1的读数将突增,此时试验变压器的高压输出电压值即为PD-GBP的工放值。

2、试验注意事项:

a、在做工放试验时,先将PD-GBP放在铁板上,铁板同时可靠接地,铁板面应略大于PD-GBP下底面;

b、用户在做工放时,应以电流表数值有明显突变时的高压输出电压值作为PD-GBP的工放数值;

c、在做工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源.切忌在放电后继续升高电压,以免损坏PD-GBP和试验变压器;

d、用户在试验时如果发现其工放值超出表中的允许范围时,请仔细检查接线是否正确、表计是否准确和调压器炭刷是否接触良好.如经检查测试数据无误,确已超出允许范围时,请与我公司联系;

e、用户在做其它电气设备绝缘试验时,应将PD-GBP连接线拆除;

f、试验时,只有内部间隙放电,外围任何部分不得有闪络。

二、安装及注意事项

1、户内型可水平安装在各种不同型号的开关柜的手车地盘内或支撑梁上;

2、带“J”或“IM”型的PD-GBP,先将PD-GBP的本体和显示部分固定好后,通过数据线相连即可;

3、PD-GBP在和三相电源(A、B、C)及接地端(D)相连时,必须注意以下事项:

a、电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的最小安全距离要求;

b、PD-GBP电缆线之间的安全距离及PD 电缆线与不同相母线(或柜体)之间的安全距离应不小于该保护器相间距离(应在电缆线拉紧的状态下)

c、PD-GBP高压电缆长度要根据安装位置进行选择,长短适当,过长时可将该项电缆捆扎固定在同相母排(线)上,严禁将不同相电缆捆扎在一起。严禁手提电缆,避免锐器割破高压电缆。
