PD-CTB电流互感器二次过电压保护器
发布时间:2020/07/24 阅读次数:2329

产品概述

电力系统中,电流互感器(CT)应用一次电流的测量与控制,正常工作时电流互感器二次侧处于近似短路状态,输出电压很低。在运行中如果二次绕组开路或一次绕组流过异常电流,如雷击电流、谐振过电流、电容充电电流、电感启动电流等,都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害,还会使互感器过激而烧损,甚至危及运行人员的生命安全。

根据电力系统的实际需求,我公司在第一代保护器的基础上,开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器,其采用全新的自动控制技术和高可靠性元件,使用寿命长,能可靠动作10万次以上。动作速度快,过截能力强,静态泄露电流小,可满足各种CT保护的需要。

PD-CTB主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端,正常运行时泄露电流极小,呈高阻状态;当CT二次回路开路或一次绕组出现异常过流时,二次绕组产生的电压远远高于正常运行电压,此时PD-CTB迅速动作而短路,面板上显示故障的部位,并有无源接点信号输出。故障排除后,按手动复位按钮,电路恢复原状态后又重新投入正常运行工作。
基本功能

1.输入阻抗大于100MΩ,接入后不影响任何测量和保护性能;

2.二次侧保护电压自己设置,满足不同场合使用;

3.保护后有故障点位置显示,方便故障排除;

4.保护后有接点信号输出,便于系统连接使用;

5.保护后有报警声音提示,及时提醒排除故障;

6.保护后复位有就地复位和远程复位两种,方便用户选择;

7.采用嵌入式和轨道式两种安装方式供用户选择 ,方便安装使用。

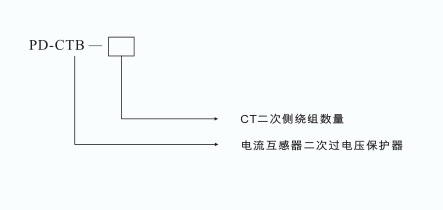

型号说明

接线原理

一般情况下,电流互感器均连接在A、B、C三相上,少数连接在两相上,个别连接在一相上。绝大多数为星形连接,少数为三角形连接。本保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。A、B、C三相二次中性点(虚地N)连接在保护器的N接线端子上。若只用A、B绕组,C相可以不接线,这不会影响保护器的正常工作。AC\DC220V电源直接接在保护器AC\DC220V端子上,有报警输出接点,用户可根据实际使用对应接线。

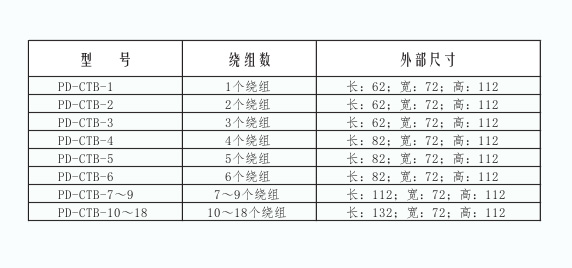

技术参数

产品选型目录

外引端子接线图

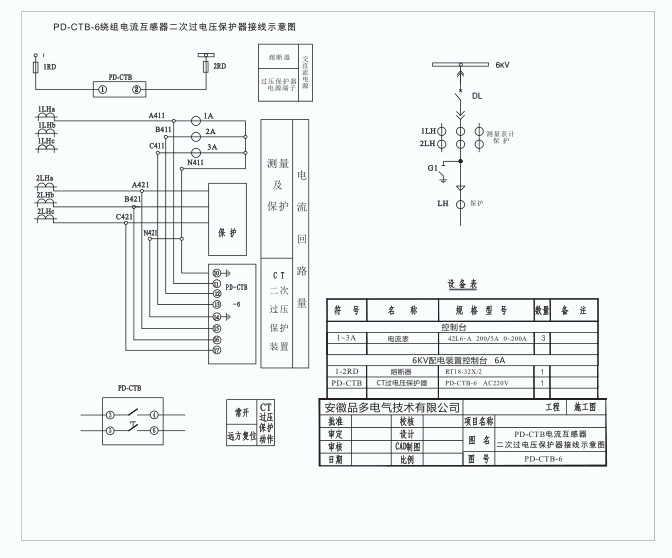

接线示意图
