PD-SXQ(WX)系列消谐装置
发布时间:2020/07/24 阅读次数:2304

PD-SXQ 一次消谐装置

产品概述

PD-SXQ系列6-35KV电压互感器中性点用非线性电阻消谐阻尼器(简称一次消谐器),是安装在6-35KV电压互感器(以下简称压变或PT)一次绕组Y。接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能优异、超细颗粒的S/C为基材,经大吨位的压机压制成高密度的长方形或圆饼状的坯体,在还原气氛下,经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理,能经受日晒雨淋,可直接用于户内外。体积小重量轻、散热快、强度高、便于安装,很受用户青睐。

用途及执行标准

我公司一次消谐器可以起到良好的限制PT铁磁谐振的效果:1、消除或阻尼PT铁磁谐振过电压;2、有效地抑制解析恶性弧光接地时流过PT绕组的过电流,防止烧毁;3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流,防止PT熔丝熔断;4、当系统单相接地后可较长时间保护PT免受损坏。

该产品完全符合电力部标准DL/T620-1997《交流电气装置的过电压保护盒绝缘配合》第4.1.5条中规定。

产品优点

1、全部采用单片大通流非线性元件及特殊合金制造,消除通流不均匀现象,性能更加稳定;

2、通流能力强,通流能力高达500mA;

3、有效抑制谐振消除装置两端电压,从而保护中性点绝缘;

4、本装置体积小,尤其适合PT柜及手车柜中安装;

5、整个谐振消除装置采用金属材料直接连接,五瓷套,无炸裂危险;

6、针对部分PT安装一次消谐器后开口三角出现较大谐波电压,我公司提供PD-WX二次微机消谐装置。

装置原理图

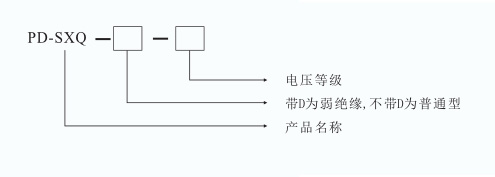

装置选型

技术参数

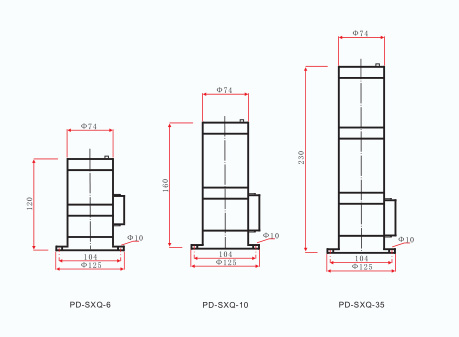

外形和安装尺寸
