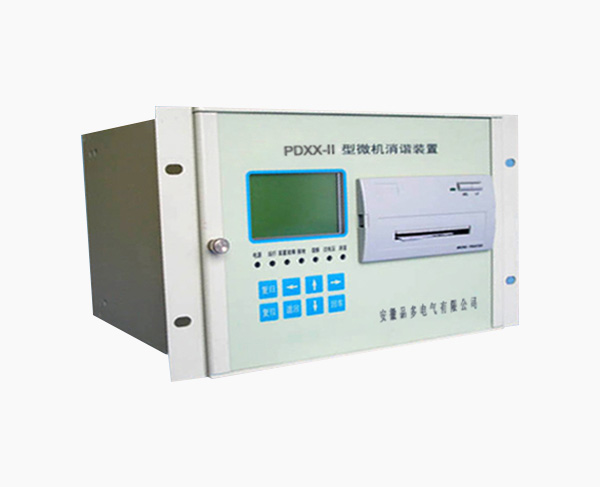

PD-WX 微机消谐控制器
发布时间:2020/07/24 阅读次数:2221

产品概述

PD-WX微机消谐控制器是我公司针对电力部门和用户研制生产的智能消谐综合装置的嵌入控制单元,它以3只高速AVR单片机为采样运算、逻辑判断和控制中心,经大功率、无触点消谐元件为出口,以液晶显示器(LCD)、信号指示灯及触摸按键为人机接口,配以智能化的软件,组成了技术和原理先
进、使用简单方便的消谐装置。

工作原理

本装置检测PT开口三角电压及三相电压,计算出零序电压和各相电压,若有故障发生则判断故障类型,保存故障信息及发出声光报警。若为谐振,则装置对过电压进行消除动作,同时,装置记录消谐次数。

技术性能及特点

1、 装置的核心部分,采用国外最先进的总线内嵌式MCU,该芯片具有集成度高、抗干扰能力强、运算速度快、功耗低等优点;

2 、 采用多CPU控制技术,CPU之间采用高速SPI总线联接。CPU分成三个功能模块:

3、人机界面CPU:负责LCD液晶显示、参数设置保存、历史记录保存、键盘扫描响应、LED发光管指示;

4、实时控制CPU:负责A/D采样计算、消谐元件的投切、告警信号输出;

5、实时通信CPU:负责装置的对外通信和协议转换;

6、三个CPU之间相互监视3方的工作状态,从根本上消除了死机的可能,保证了装置稳定、安全、可靠地工作;

7、所使用的A/D转换器具有耐温性好、转换速度快、测量精度高等;

8、所有的集成电路采用CMOS工业级芯片,抗干扰能力强、可靠性高;

9、采用240*126蓝屏液晶显示器,中文菜单显示,信息丰富、清晰直观。

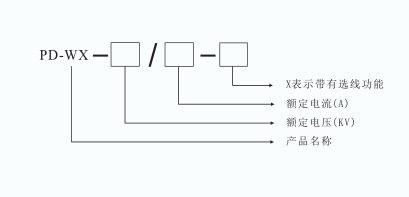

装置的选型

外形和安装尺寸(外形及颜色可调整)

应用环境

(1)工作电源:AC/DC 220V,功耗小于15W;

(2)环境温度:-45 + ℃~ 50℃;

(3)环境湿度:不大于90%RH;

(4)电压等级:35KV、10KV、6KV、3KV;

(5)通信接口:RS485。
