PDXH系列微机消弧消谐及过电压保护装置
发布时间:2020/07/25 阅读次数:2562

产品概述

PDXH系列微机消弧消谐及过电压保护装置适用于 3~35 KV中性点非有效接地电力系统中,主要用来消除单相对地弧光放电引发的单相间歇性弧光接地,限制系统运行中发生的各种相地及相间过电压(如:大气过电压、单相间歇性弧光接地过电压,铁磁谐振过电压等),有效地保护电气设备不受过电压的危害,提高了电力系统运行的

安全性和供电的可靠性。

适用于系统电容电流在200A以下的工矿企业。

装置的优点

1 、若是弧光接地,本装置可快速将故障相直接接地,各类相对地及相与相之间的过电压均被限制到较低的电压水平,原来由此引发的绝缘事故和避雷器爆炸事故将大为减少;

2 、若是金属性接地,则可大大降低接触电压和跨步电压,有利于保障人身安全;

3、 当发生PT断线故障时,装置输出接点信号,以便用户对有可能因PT断线导致误动作的继电保护进行闭锁。

4、 如果用于以架空线路为主的电网,则装置动作 5S 后真空接触器分闸,若是瞬时性故障,则系统恢复正常,若为永久故障则装置再次动作后不再分闸。

5 、装置动作后,面板显示故障类型(PT断线,金属接地或弧光接地)和相别,同时输出无源开关量接点信号。

6 、装置配置RS485接口和国家标准规约,可通过RS485接口与微机监控系统实现数据远传。

7、 由装置的工作原理可知,其限制过电压的机理与电网对地电容电流的无关,因而其保护性能不随电网运行方式的改变而变化,大网小网均可使用;

8、 装置设备体积小,安装、调试方便,既适用于变电站,同样适用于发电厂的高压厂用电系统;既适用于新建电站,也适用于老电站的改造。

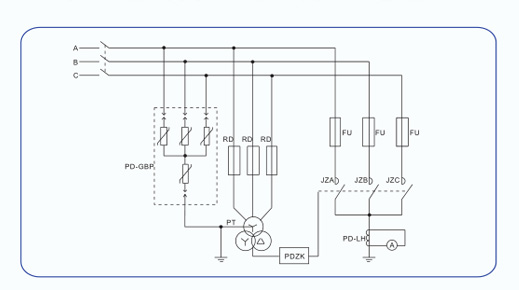

装置基本原理


系统正常运行时,开口三角电压U △ 很小,控制器面板显示“投运”,并显示各相电压。当U △ 由低电 平变成高电平时,表明系统发生故障。此时微机控制器PDZK立即启动中断,根据PT二次输出电压信号 Ua、Ub、Uc进行故障类型和相别的判断; 若为单相PT断线故障,则装置面板上显示故障相别和断线信号,并输出无源开关量接点信号。 若为单相接地故障,则装置面板上显示故障相别和接地类型信号,同时向故障相真空接触器发生合闸命 令,并输出无源开关量接点信号。 若用于以架空线路为主的电网,则装置动作5S后真空接触器自动分闸,如果为瞬时性接地故障,则 系统恢复正常;如果为永久性接地故障,则装置再次动作后真空接触器不再分闸。 PT开口三角电压由低电平变成高电平时,小电流选线模块立即对各条线路的零序电流进行数据采 集,若无单相接地故障,则恢复正常;若发生单相接地故障,则在故障相真空接触器合闸并熄灭电弧后 再次对线路零序电流进行数据采集。根据故障线路在接地电弧熄灭前后突变量最大的原理,选出故障线 路并在面板上显示故障信号,同时输出无源开关量接点信号。

系统正常运行时,开口三角电压U △ 很小,控制器面板显示“投运”,并显示各相电压。当U △ 由低电 平变成高电平时,表明系统发生故障。此时微机控制器PDZK立即启动中断,根据PT二次输出电压信号 Ua、Ub、Uc进行故障类型和相别的判断; 若为单相PT断线故障,则装置面板上显示故障相别和断线信号,并输出无源开关量接点信号。 若为单相接地故障,则装置面板上显示故障相别和接地类型信号,同时向故障相真空接触器发生合闸命 令,并输出无源开关量接点信号。 若用于以架空线路为主的电网,则装置动作5S后真空接触器自动分闸,如果为瞬时性接地故障,则 系统恢复正常;如果为永久性接地故障,则装置再次动作后真空接触器不再分闸。 PT开口三角电压由低电平变成高电平时,小电流选线模块立即对各条线路的零序电流进行数据采 集,若无单相接地故障,则恢复正常;若发生单相接地故障,则在故障相真空接触器合闸并熄灭电弧后 再次对线路零序电流进行数据采集。根据故障线路在接地电弧熄灭前后突变量最大的原理,选出故障线 路并在面板上显示故障信号,同时输出无源开关量接点信号。 系统正常运行时,开口三角电压U △ 很小,控制器面板显示“投运”,并显示各相电压。当U △ 由低电 平变成高电平时,表明系统发生故障。此时微机控制器PDZK立即启动中断,根据PT二次输出电压信号 Ua、Ub、Uc进行故障类型和相别的判断; 若为单相PT断线故障,则装置面板上显示故障相别和断线信号,并输出无源开关量接点信号。 若为单相接地故障,则装置面板上显示故障相别和接地类型信号,同时向故障相真空接触器发生合闸命 令,并输出无源开关量接点信号。 若用于以架空线路为主的电网,则装置动作5S后真空接触器自动分闸,如果为瞬时性接地故障,则 系统恢复正常;如果为永久性接地故障,则装置再次动作后真空接触器不再分闸。 PT开口三角电压由低电平变成高电平时,小电流选线模块立即对各条线路的零序电流进行数据采 集,若无单相接地故障,则恢复正常;若发生单相接地故障,则在故障相真空接触器合闸并熄灭电弧后 再次对线路零序电流进行数据采集。根据故障线路在接地电弧熄灭前后突变量最大的原理,选出故障线 路并在面板上显示故障信号,同时输出无源开关量接点信号。

 装置的主要部件及作用

高能容三相组合式过电压保护器PD-GBP

PD-GBP是一种特殊的高能容的氧化锌过电压保护器,起到限制系统过电压的作用,与一般的氧化锌 避雷器(MOA)结构不同,主要具有以下优点: 1、PD-GBP三相组合式过电压保护器采用高能容ZnO非线性电阻和放电间隙组合而成,两者互为保 护。放电间隙使ZnO非线性电阻的荷电率为零,ZnO非线性电阻不会老化; 2、PD-GBP三相组合式过电压保护器的冲击系数为1,各种电压波形下放电电压值相等,保护性能不 受过电压波形的影响。 3、PD-GBP放电瞬时值与残压值相近,无截波,有利于保护绕组型设备的匝间绝缘。 PD-GBP过电压保护器采用四星形接法,可使相间过电压大大降低。与常规避雷器相比,相间过电压降低 60-70%,保护的可靠性大为提高。 PD-GBP过电压保护器是本装置中限制各类过电压的第一器件,在接触器PD-JZ未动作之前将电压限 制在安全范围之内。

带有辅助二次绕组的电压互感器PT 为系统中的保护及计量设备提供电压信号,当被保护的系统发生单相接地时,电压互感器的开口三 角两端电压由低电位变成高电位,使微机控制器投入运行。为装置提供被保护系统的二次电压和辅助二 次电压信号。

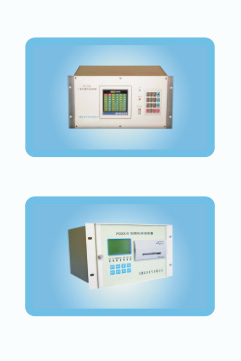

微机控制器PDZK PDZK根据电压互感器提供的信号,判断故障类别(PT断线、金属接地、弧光接地)和相别,向控制 室或上位机发出信号,当发生弧光接地时快速向故障相真空接触器发出动作命令。控制器配有实时故障 录波功能,可循环滚动记录8次故障波形,记忆电压波形、零序电流波形、接触器和熔丝状态,直观反 映装置动作前后每个模拟量和开关量的变化过程,为运行优化和事故分析提供充分的数据信息。

微机控制器PDZK     真空接触器一端接至母线,另一端直接接地。正常运行时JC均处于断开状态,受控制器KZ的控制而 合闸。各相真空接触器操作回路相互闭锁,当其中任一相合闸使该相母线接地后,其他两相任何一相不 会再动作。 PD-JZ(A、B、C)的作用是当系统发生弧光接地时,使其由不稳定的弧光接地迅速转变成稳定的金属 性直接接地,从而保护了设备,使其不受损坏。

高压隔离开关GN GN用来控制微机消弧柜的投运和退出,在微机消弧柜需要检修或调试时,与系统隔离并形成明显的 断开点。

高压限流熔断器FU

当微机消弧柜动作后,由于其他各种原因接地导致通过微机消弧柜两相接地短路时,FU可在1mS- 2mS之内快速实现截流,并将装置退出,避免造成两相短路的后果。 零序电流互感器PD-LH和接地电流表

在装置动作时,通过接地电流表可较准确地读出系统的接地电容电流。

装置的选配功能

自动选线功能

本公司研制的小电流选线装置,型号为PD-XDL,在金 属接地时主要依据线路零序电流的幅值选线,弧光接地时 主要依据装置动作前后线路零序电流的突变量进行选线。 克服了常规的选线装置选线速度慢和弧光接地时选线准确 率低的问题。 消谐功能

可配置专用不饱和电压互感器,不仅从根本上破坏了铁 磁谐振的条件,同时避免了因过电压引起的"烧PT"和"爆保 险"的事故; 也可选用普通PT,配置本公司微机消谐配置PD-WX来消 除铁磁谐振。

装置的特点

装置动作速度快,大大缩短单相接地电弧的持续时间; 装置动作后可立即熄灭电弧,并能有效限制弧光接地过电压; 装 置动作后,允许200A的电容电流连续通过至少2小时以上,用户可以在完成转移负荷的倒闸操作之 后再处理故障线路;

本装置利用电弧熄灭前后故障线路零序电流突变量最大的特点进行选线,可大大提高选线准确率;本装置 的保护功能不受电网规模和运行方式的影响; 本装置具有较高的性价比。

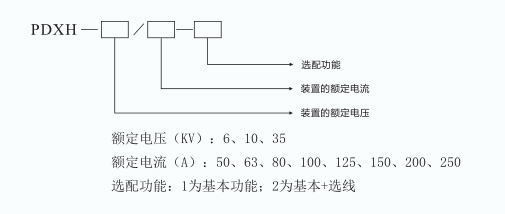

装置的型号及主要参数


装置的选型设计要求


装置的额定电压与系统的运行电压相符。 装置的额定电流不小于被保护系统的最大对地电容电流。 设计图标

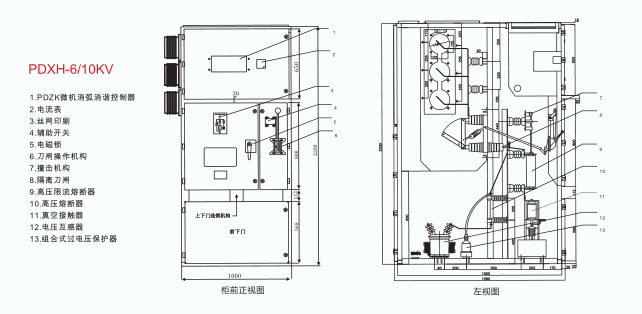

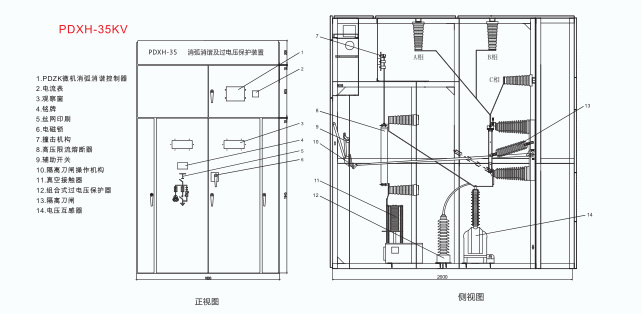

结构、外形及安装尺寸

35kV柜体的参考尺寸为1800X2600X2600(mm)(宽X深X高); 6/10kV柜体的参考尺寸为1000X1500X2200(mm)(宽X深X高)或800X1500X2200(mm)。 也可根据用户要求,协商后特殊生产。

使用环境

1、环境温度:户内型-30℃~+60℃; 2、海拔高度:不超过2000米(高于2000米时,请在订货时间说明); 3、周围空气没有明显的受到尘埃、煤气、烟气、腐蚀性等具有爆炸性混合物的污染; 4、周围的空气湿度:日相对湿度平均值≤96%,月相对湿度平均值≤90% 日 水蒸气压力平均值≤2.2kPa,月水蒸气压力平均值≤1.8kPa; 5、地震烈度:≤ 8级

包装、运输、储存

1、一般采用木箱包装,柜体底座应固定在包装箱板上。 2、建议不要长距离在三级公路上运输,必要时可以拆散包装,重要配件建议不要采取公路运输。 3、不宜长期在户外储存,长期不用时,应储存在干燥、通风的户内仓库中。

质量保证

 1、本公司负责按用户的要求进行图纸设计及参数选择,由本公司技术人员组装与调试,设备组装 调试完毕后,由专业人员检测合格后方能出厂。如用户需要,本公司提供现场指导安装及调试,用户提 供必要的配合与协助。 2、用户在遵守保管条件及正常使用情况下自安装使用之日起12个月内,产品由于质量原因或不能 正常工作,制造厂为用户提供更换或维修。 3、本公司对产品提供终身维护,对使用我公司产品的客户按成本价提供备品、备件。
