产品中心 Product Center

PDEO系列电磁式电能质量优化装置
发布时间:2020/07/25 阅读次数:2819

产品简介

PDEO系列电磁式电能质量优化装置可广泛应用于各种用电场合,主要针对0.4—10KV用户用电网 络,可为对电能质量要求较高的各种精密的、复杂的用电负荷提供高效洁净的电力能源。PDEO系列电磁 式电能质量优化装置采用创新设计的电磁转化机构,结合无触点调节技术和电磁补偿稳压技术使电网用 电质量得到极大的改善,具有自动检测抑制电网谐波、平衡三相有功功率和柔性补偿无功功率等多项功 能,同时具备过压、过流、欠压和缺相等保护,大大降低了电力传输损耗,提高了系统供电的可靠性, 稳压节电效果明显,广泛适用于电力、冶金、化工、煤炭、建材、轻工、水利、铁路交通等行业的电力 系统中,其经济效益和社会效益十分显著。

产品特点

 装置采用无触点电压调整技术,可以给负载提供稳定的、平滑的电源; 装置采用自动电磁平衡技术,三相一体的电磁转换器设计可以抑制由负载不平衡造成的系统电压三相不平衡;

装置中的电磁转换器是一种高效的能量形态转换单元,通过励磁的作用,可将供电系统中的无功 功率部分的转化为有功功率,改善功率因数,降低了无功功率,从而提高了电能利用率; 设备主要器件电磁转换器内嵌惰性器件,可以有效地抑制来自电源侧的谐波成分,并可以阻隔感 性负载产生的谐波对电网的传送和影响; 装置是串联在系统中使用的,为了保证系统的供电安全和后期维护的便利,装置采用双旁路供电 的安全旁路电路设计,即:手动旁路和自动旁路,当电压过低或出于检修的考虑时,可让装置自动旁路 工作或手动旁路工作; 装置中的电磁转换器由于选用优质特种磁性材料,使得铁芯磁场的涡流损失和磁滞损失比一般矽钢片的损失少得多,几乎可忽略不计,其自身损耗极低;

本产品采用过压、欠压、缺相及过流保护等技术,提高了产品运行的安全性。

主要功能

提供稳定的供电电压

 电压波动是电压方均根值一系列的变动或连续的改变,或者说是一系列电压变动的集合。现实生活 中,电压波动主要是波动的负荷引起的,而电压波动过大或闪变,直接的影响就是用电不经济,用电设 备工作状态不稳定。 正因为上述原因,所以国家在《电能质量一电压允许波动和闪变》中明确规定:在公共供电点的电压波动允许值:10kV及以下为2.5%,35~110kV为2%,220kV及以上为1.6%

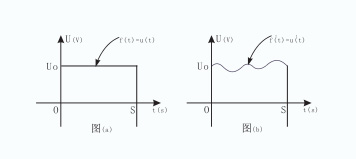

根据上述图( a )、( b )所示,很明显有:

 所以,稳压供电就能带来节电效果。

 PDEO系列电磁式电能质量优化装置采用计算机跟踪技术和无触点调压技术相结合的方式,实现对用 电设备的稳定供压,有效降低供电电压波动,提高了电能的有效利用,稳压精度达到± 1% 。

调整系统的三相不平衡度

系统的三相不平衡是由负载的不平衡造成的,三相电网中,大量单相大功率用电设备的使用,加剧 了系统的三相电压不对称。在实际的生产和生活中,三相不平衡对设备和系统损耗都有很糟糕的影响, 主要表现在:⑴负载大的一相电压降低、负载小的一相电压升高,会使设备损毁;⑵定子产生逆相序旋 转磁场,影响电动机的输出功率;⑶转子产生逆序电流,从而产生制动转矩,使电动机的温度升高、输 出功率减小;⑷电压损耗增大、线损增大。

正因为上述原因,所以国家在《电能质量三相电压允许不平衡度》中明确规定:电力系统公共连接 点正常电压不平衡度允许值为2%,短时不得超过4%。标准还规定对每个用户电压不平衡度的一般限值为 1.3%。PDEO电磁式电能质量优化装置采用三相一体的电磁转换器设计,利用创新设计的优质铁芯和绕 组,利用法拉第的磁电理论和磁场平衡原理,使得电磁转换器中的综合磁场对电路电流变化产生抑制作 用,在变压器中做到电场和磁场的平衡,可以对因负载造成的三相不平衡度控制在2%的范围内,使用电 设备在三相电源趋于平衡、对称的状态下优质运行。

抑制谐波污染

非线形负荷从电网吸收非正弦电流,引起电网电压畸变,因此被称为谐波源。电网上存在的谐波源 很多,如:大气过电压、雷击、可控硅、变频设备的运行等。谐波源产生谐波的污染,增加了用电设备 损耗,使用电设备效率降低,对继电保护、自动装置及通讯等也有不利的影响。

我国的《电能质量公用电网谐波》中规定:6~220kV各级公用电网电压(相电压)总谐波畸变率是 0.38kV为5.0%,6~10kV为4.0%,35~66kV为3.0%,110kV为2.0%,用户注入电网的谐波电流允许值应保 证各级电网谐波电压在限值范围内,所以国标规定各级电网谐波源产生的电压总谐波畸变率是: 0.38kV为2.6% ,6~10kV为2.2%,35~66kV为1.9%,110kV为1.5%,对220kV电网及其供电的电力用户参照 本标准110kV执行。

PDEO系列电磁式电能质量优化装置输出电压总是正弦波,不产生任何谐波。内嵌的电抗能有效抑制 来自电源侧的高次谐波,清洁电网、提高用电效率,同时,内嵌的电抗能有效阻止非线性负荷产生的高 次谐波上网。

提高系统的功率因数

功率因数是衡量电能利用率的重要标志。功率因数低就是电源提供的电能质量低,同时也意味着用 电设备可用的有效功率低,会增加系统电路上的损耗。 PDEO系列电磁式电能质量优化装置通过电磁调控降低电机铁损和励磁电流,降低电机的总损耗,同 时通过电磁转换器将系统的部分无功功率转化成有功功率,提高了系统的电能利用率。装置提高设备的 功率因数在3—7%范围内。

降低电机负载的启动电流

电机设备在启动时,通常其启动电流是其正常工作时额定电流的4—7倍,过高的启动电流会使用电 设备的损耗增加、温度上升,缩短用电设备使用寿命。另外对于大功率用电设备来说,过高的启动电流 也会冲击电网,引起电网波动,给电网可靠供电造成不利的影响。 PDEO系列电磁式电能质量优化装置将电机启动电流控制在额定电流的2倍左右,有效地限制负载电 流不超过额定电流值。对于频繁启动的用电设备来说,减少电机的损耗,电机的发热也会大大降低,从 而延长电机的使用寿命。

抑制瞬流、浪涌

企业用电设备产生大量的瞬流和浪涌,在电网里迂回徘徊,形成电力污染。瞬流产生的高电压,使 设备过热、开关装置接触元件的触点氧化、用电设备的工作效率降低。造成用电设备加速损坏和电耗增 加。 系列电磁式电能质量优化装置属于惰性器件,具有较强的抗过电压、抗过电流能力和较强的抗 电压突变、抗电流突变的能力,可以保护用电设备不受冲击,抑制瞬流和浪涌。将由瞬流和浪涌引起的 过热和电网污染影响减到最小,达到清洁用电的效果。

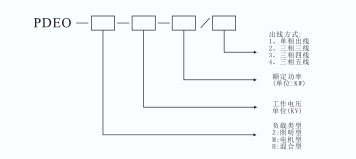

产品选型

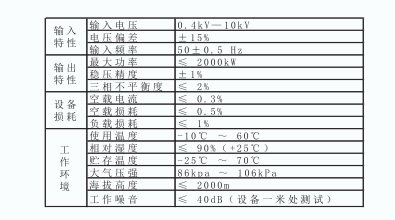

技术参数

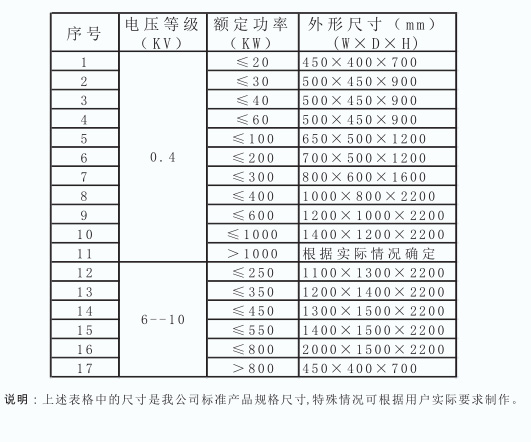

外形尺寸

原理构成

采用串联补偿式电源技术,经过内置的专用电磁调节主机与能效优化系统,经电能检测环节,以此对输入电压的上下波动及用电设备所需功率做出快速响应与实时调节,使用电系统达到良好的特性,从而实现优化用电质量的功能。该产品所涉及的核心技术是一种特殊结构的电磁转换效率很高的电磁调节主机,具有输入阻抗高,反应速度快,通态压降小,耐压高及承受电流大等特点,产品能够对输入电网中的高次谐波,尖峰电压及噪声干扰信号起到抑制作用,使用电设备在功率不变的条件下,向电网索取较小的能量,从而提高了用电设备的工作效率。

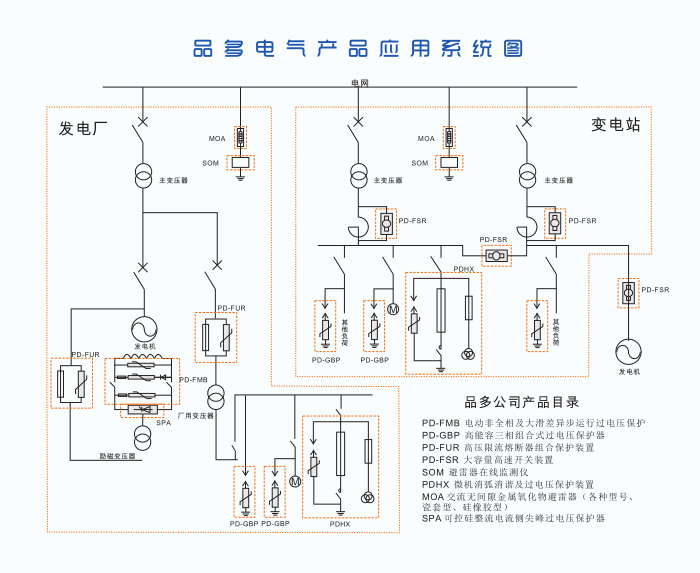

一次原理图

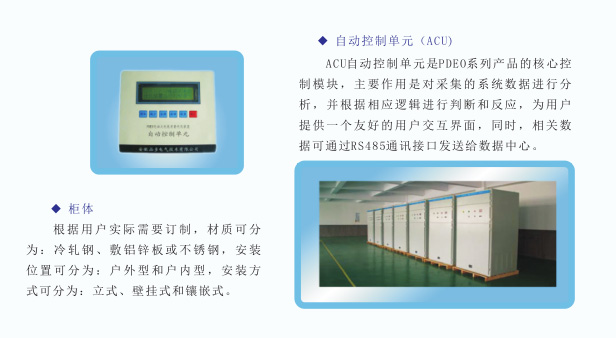

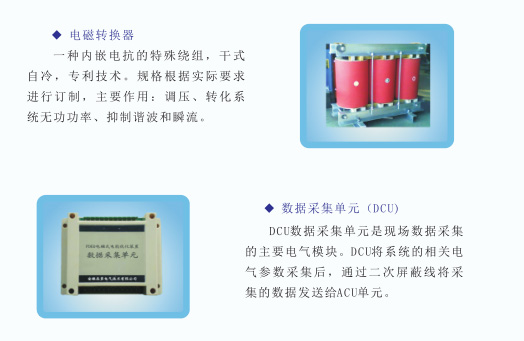

装置构成

质量承诺

依据《中华人民共和国消费者权益保护法》和《中华人民共和国产品质量法》及其相关规定,我们 对所销售的产品特做如下承诺: 产品售出后整机保修一年,电磁主机非人为原因保修三年; 用户终身享受维护服务; 主机系统使用寿命达 15 年以上; 符合《国家电力省电装置节能产品认证技术要求 CCEC/T16—2006 》、《国家电力省电装置节能 产品认证技术要求 CQC3103—2009 》及企业生产标准。


PDEO-Z照明型电能优化装置简介

应用范围

适用于大型工矿企业、公共场所、商业企业、办公场所、城市亮化等的照明系统。

技术分析

当前,很多用电场合开始使用节能灯具,而绝大部分的节能灯具都是感性负荷的灯具,其对电网的 直接影响就是增大系统无功。再者,由于高压送电的原因,电网的供电电压总是高于照明设备的额定 值,尤其是夜间电压更高,形成了电能的过剩供给,照明设备长期运行在高电压环境下,将会大大缩短 其使用寿命,并造成电能浪费。另外,灯具发光效率在不同供电参数时不同,过高的供电参数对发光不 起作用,反而使灯具发热,镇流器产生噪音。

 照明灯具发光效率在不同供电参数时不同,过高的供电参数对发光不起作用,反而使灯管过热, 镇流器产生噪音。传统镇流器型灯具使用寿命长,很少产生电流谐波,但效率低,无功部分耗电达 20%;目前应用的电子镇流节能灯具特别是紧凑型节能灯具功率因数高,但电路部分集中发热容易损 坏,影响寿命,功率越小越容易损坏;

 城市路灯,下半夜的供电参数普遍较高,耗电量额外增加,容易造成路灯的老化损坏。 PDEO-Z 电 照明型电磁式电能优化装置具有延时启动、欠压自动补偿、自动进入节电状态、过流、缺相、短路保护 等智能功能。可调整照明灯具供电参数,抑制电压波动,减少大电流冲击,根据不同季节、时段和场所 设定路灯的开关时间,可有效地延长灯具的使用寿命。 PDEO-Z 照明型电磁式电能优化装置通过调整输出功率,解决供、配电电压过高的问题,实现优化 供电,使照明设备在满足亮度的前提下,始终工作在最佳状态,达到节电和延长灯具使用寿命的目的。


PDEO-M 动力型电能优化装置简介

应用范围

适用于各种高、低压三相异步电机的动力设备。

技术分析

通常情况下,工业电机负荷设计匹配都有5% — 10%安全使用裕量,配电功率较大。电机实际使用过 程中60%以上的电机长期处于变化负荷或轻负荷运行状态,电机效率低,电机自身损耗和无功损耗很 大,在各项供电参数都较高的地区和时间段,线路损耗会更大。对于启停、负荷波动频繁的用电设备, 还会产生频繁波动的冲击电流。 PDEO-M  电机型电磁式电能优化装置根据电动机的工作特性,采用功率自动跟踪检测调节方式,使 电动机达到最佳效率的工作匹配,在保证电动机正常运行的条件下,使电动机的输出转矩与负荷实际需 要的功率匹配,工作电流降低到最小,降低配电功率大造成的空载损耗,提供功率因数,提供电动机运 行效率,达到节电的目的。 不改变电机转速,不降低电机工作效率,自适应跟踪功率调节,提高功率因数及运行效率。 不产生谐波干扰,对电网无污染,并能抑制电网中高次谐波,是真正的环保节能产品。改善运行 性能,抑制线路中瞬变电压,降低用电设备运行噪音、振动和温升,延长电机使用寿命,减少维护费 用。 具有良好的软启特性和很强的过负荷能力,启动电压可调,在大功率电机上使用可替代降压启动 装置。 不受用电环境制约,无需对原有用电线路进行改造,自动控制,无需专人看管维护。

PDEO-H 混合型电能优化装置简介

应用范围

适用于三相异步电机、灯光照明等混合负载的用电系统。

技术分析

由于高压送电原因,电网的供电电压总是高于设备的额定值,尤其是夜间电压更高,形成了电能过 剩供给。用电设备长期运行在高电压环境中,将会直接缩短其使用寿命,并造成电能浪费。

 PDEO-H 混合型电磁式电能优化装置通过对用电设备的电流、电压的反馈和计算,寻求用电设备的 最佳工作状态,解决供、配电电压过高的问题,保持终端设备用电电压的稳定,调整输出功率,实现优 化供电,从而实现节电和延长使用寿命的作用。

不产生谐波干扰,对电网无污染,能抑制电网中的高次谐波,是真正的环保节能产品;

智能控制,无需人工调控;

提高系统的功率因数,降低线路无功损耗;

不改变原有线路的控制方式,安装、维护便捷;

延长用电设备的使用寿命,减少维护成本;

通用性强,既能适应电机负载,又能适用各类灯光负载,以及各种混合负载类型。
